全自动电容电感测试仪接线方法介绍

返回 打印
来源:优发国际电力  时间:2024/07/31  阅读:

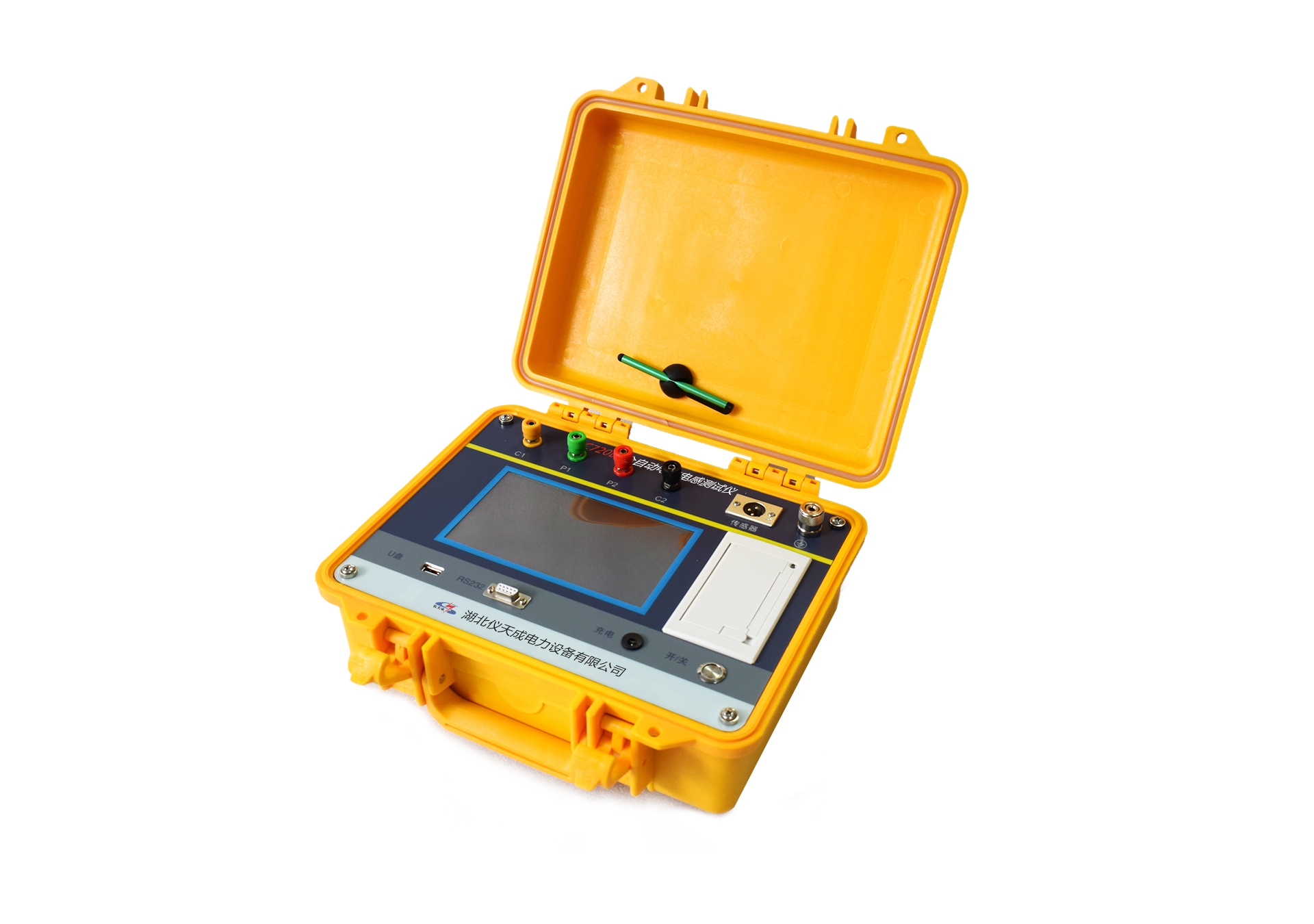

       全自动电容电感测试仪是一款针对变电站现场测量并联电容器组中的单个电容器电容值的精良仪器,当我们在使用这款仪器的时候,我们该如何接线呢?今天小编主要给家介绍的就是关于如何接线的问题,请大家往下面看。
三相电容测试接线方法有如下几种形式:
电力电容器组内部联线方式一般采用星形联接(Y)和三角形联接(△)。实际运行经验表明,三角形联接电容器组其损坏率远高于星形联接电容器组,目前高压并联电容器组多数采用星形联接。该仪器可测试电力高压并联电容器组,其内部连接方式有:三相 Y 形、三相△形、三相 Yn 形、三相Ⅲ形。三相测试时候,一定要等到进度条走到头并且不再移动时候才能读取数据。
1.Y 形内部联线电容测量
Y 形内部联线测量时候,仪器面板接线,仅仅接好三根线即可,无需插入电流钳(因为内部有电流钳)。选择三相 Y 型,进入测试,一次就可把三个电容都测量出来。
2.△形内部联线电容测量接线
△ 形内部联线测量时候,仪器面板接线,仅仅接好三根线即可,无需插入电流钳(因为内部有电流钳)。选择三相三角型,进入测试,一次就可把三个电容都测量出来
3.Yn 形内部联线电容测量
Yn 形内部联线测量时候,仪器面板接线,仅仅接好三根线即可,无需插入电流钳(因为内部有电流钳),N 端悬空。选择三相 Y 型,进入测试,一次就可把三个电容都测量出来
4、Ⅲ形内部联线电容测量
Ⅲ形内部联线测量时候,仪器面板接线,仅仅接好三根线即可,无需插入电流钳(因为内部有电流钳),A’B’C’短路端悬空。选择三相 Y 型,进入测试,一次就可把三个电容都测量出来

全自动电容电感测量设备的接线方式有上述几种形式,我们在实际操作时候可以根据实际情况来选择接线方式。

湖北优发国际电力设备有限公司
2024年7月31日
