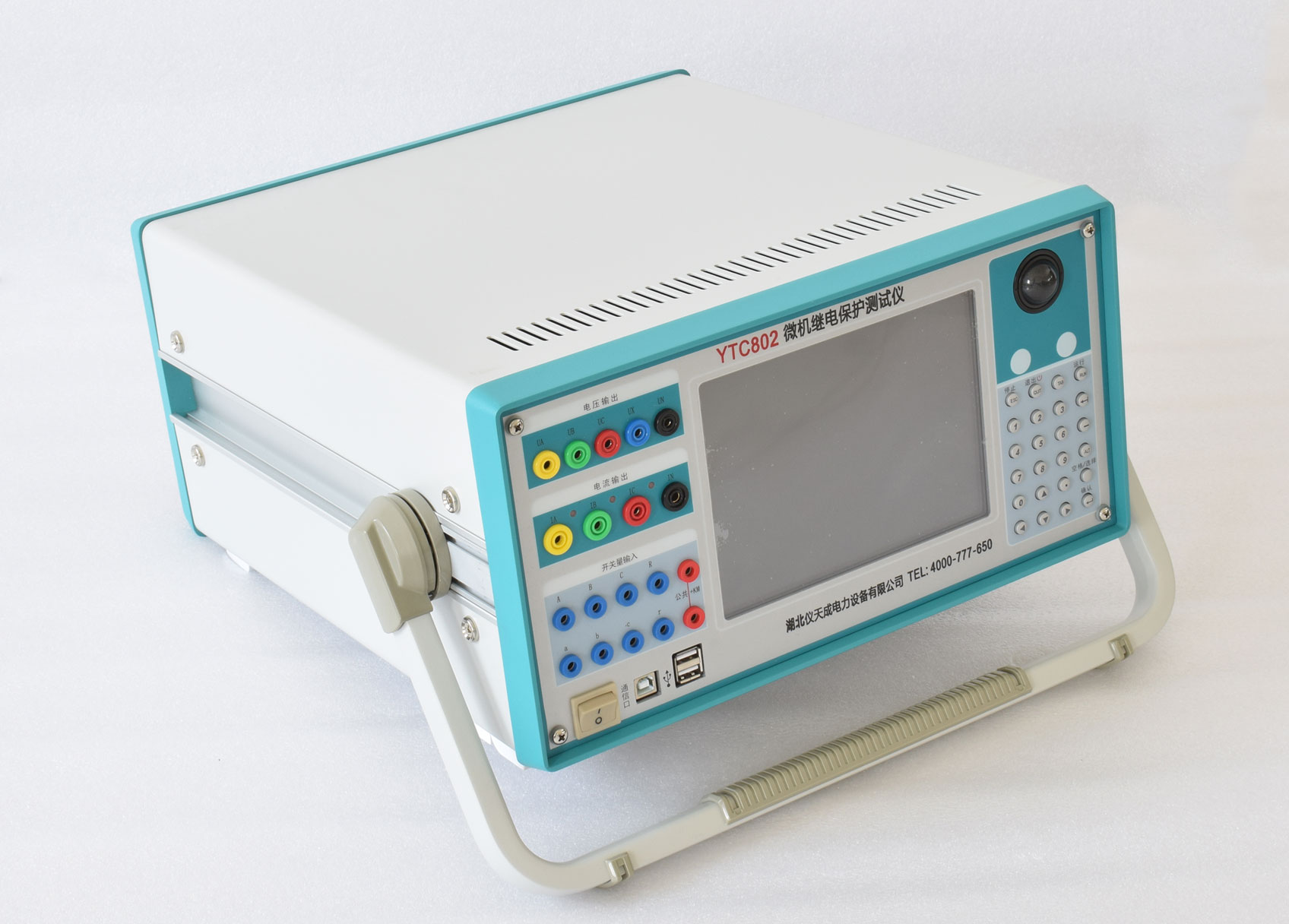

本款仪器的硬件系统由以下几大关键组件构成：
1. 卓越性能的工业控制计算机
本款仪器选用了一台高性能的工业控制计算机作为其控制中枢，该计算机能够直接运行Windows操作系统。在装置的面板上配备有一块6.4英寸的TFT真彩色液晶显示屏、轨迹球以及优化键盘，无需额外连接鼠标或者键盘即可直接进行操作。此外，装置的背部还设置了USB接口、10-100M网络端口、串行通信端口等多种功能接口，使得用户可以更加便捷地进行数据存储、数据通讯以及软件升级等操作。
2. 数字信号处理器微机
本款仪器采用了一颗高速数字控制处理器作为其输出核心，并在软件层面运用了32位双精度算法来生成各相任意的高精度波形。由于采用了一体化设计，各个部件之间的衔接紧密，数据传输路径较短，整体结构紧凑。这种设计有效解决了传统笔记本电脑直接控制式测控仪中由于数据通信线路过长、频带过窄而导致的输出波形点数不足的问题。
3. D/A转换与低通滤波器
本款仪器采用了高精度的D/A转换器，确保了在整个电流、电压范围内都能保持极高的精度和线性度。由于拟合点数密度高，波形保真度高，谐波分量小，因此对低通滤波器的需求极低，从而具备出色的暂态特性、相频特性、幅频特性，便于实现精确的移相、谐波叠加，即使在高频率情况下也能保证极高的精度。
4. 电压、电流放大器
本款仪器在相电流、电压方面始终坚持采用高性能线性放大器输出模式，使得电流、电压源能够直接输出从直流至包含各种频率成分的波形，例如方波、各次谐波叠加的复合波形，甚至是故障暂态波形等。同时，输出波形纯净平滑，不会对周围设备造成高频辐射干扰，能够更好地模拟出各种短路故障时的电流、电压特征。
微机继电保护装置主要硬件结构如上所述，其功能全面，可以适合多种类型的继电器检测工作，是不可多得的电力优良检测设备。
