变压器容量及损耗参数测试仪作为一款高精度仪器，专注于变压器容量与损耗参数的精准测量，测试结果准确率极高，能够精确测定各类配电变压器容量，具备无源测量功能，操作简便快捷。今日，小编就为大家详细介绍这款仪器的使用方法。
其使用方法主要涵盖以下两个部分：
有源容量试验旨在通过特定数据确定变压器的实际容量值，以此核验被试变压器铭牌容量的真实性。

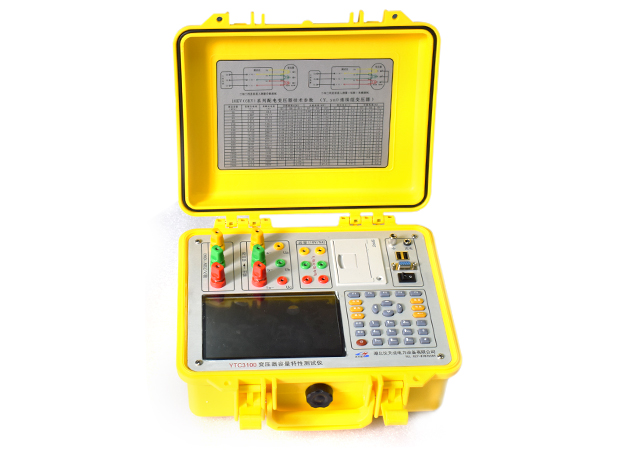

容量测试仪配备黄、绿、红三把测试钳，每把钳子引出粗、细两根测试线。粗线连接仪器面板上容量测试端子对应颜色的电流端子（Ia、Ib、Ic），细线连接对应颜色的电压端子（Ua、Ub、Uc）。将钳头按颜色分别夹在被试变压器高压侧各相接线柱上，同时使用专用短接线将变压器低压侧良好短接。完成接线后，在主界面选择容量测试项目，进入容量参数设置屏，依次进行以下设置：设定当前温度、高压侧额定电压、变压器类型、分接档位，选中被试品编号，最后启动测试。
1.空载试验：从变压器的某一绕组（通常为二次低压侧）施加正弦波额定频率的额定电压，其余绕组开路，测量空载电流和空载损耗。若试验条件受限，电源电压未达额定电压，虽可在非额定电压条件下试验，但误差较大，一般仅用于故障排查。只有当试验电压达到额定电压的 80% 以上时，才可用于空载损耗测试。
2.短路试验：将变压器低压大电流侧人工短接，从电压高的一侧线圈的额定分接头处通入额定频率的试验电压，使绕组中电流达到额定值，进而测量输入功率、施加的电压（即短路损耗和短路电压）以及电流值。
1.单相电源分相对三相变压器空载损耗的测量（仅适用于 Y/Yn0 接线）：当现场试验条件无法满足三相电源空载试验要求时，可采用交流 220V 单相电源对三相变压器进行空载试验。分别对变压器的每相加压，试验结果将自动折算为三相电源试验情况，利用仪器的 Ua、Ub 测量电压，A 相电流回路测量电流，依次对被测变压器的低压侧 Ao、Bo、Co 加电并测试。
2.三相电源测量变压器的空载损耗：将变压器的非测试端开路，然后进行测量。
3.三相三线电源测量变压器短路损耗：从变压器高压侧施加三相测试电源，低压侧用专用短接线良好短接后开展测试。
通过以上步骤，能够准确、高效地使用变压器容量及损耗参数综合测试仪，为变压器的检测与维护提供可靠的数据支持，确保电力系统的稳定运行。
