大地网接地电阻测试仪如何进行跨步电压、跨步电位差测试呢？跨步电压、跨步电位的测试是大地网接地电阻测试仪经常需要进行的测试项目，因此优发国际电力在本文就以YTC2830大地网接地电阻测试仪为例，来给大家简单介绍该试验应当如何进行。

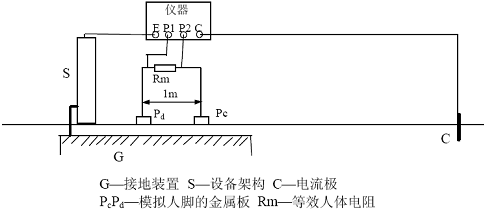

跨步电压的测量接线图如图所示。可按下述步骤进行测试。
在离接地装置较远处打一个地桩作为电流极，该电流极离接地装置边缘的距离仍取为接地装置最大对角线长度D的4倍以上。
用导线将仪器面板的C 端子与电流极可靠连接。再用导线将仪器的E 端子接至设备的接地引下线。
仪器的P1、P2端子分别接至模拟人脚的电极Pc、Pd,该电极可采用包裹湿布的直径为20cm 的金属圆盘，并压上重物。两电极中心距离为1 米。
仪器P1与P2端子间并联等效人体电阻Rm，一般取Rm=1.5KΩ.检测接线无误后，接通仪器电源，选择执行“接地阻抗测量”，设置好测试电流，仪器开始测量，测量完毕，可从液晶屏上读取到阻抗值Z。
最后根据下式计算出跨步电压Uk
Uk=Z* Is
式中Is 为被测接地装置内系统单相接地故障电流。上述测量中，若仪器电压输入端不并联等效人体电阻Rm，则所得结果为跨步电位差。
不同厂家生产的大地网接地电阻测试仪试验方法会有一定的偏差，但是基本的接线和试验原理都是相似的，电力工作者在使用之前需要先熟读产品使用说明，严格按照说明书来进行试验。
