微机继电保护测试仪工频变化量阻抗元件定值校验主要用来进行工频变化量阻抗继电器的动作行为，可对某些线路保护的工频变化量距离保护的定值进行校验，是微机继电保护测试仪经常需要用到的测试项目，本文就以YTC1000微机继电保护测试仪为例，给大家简单介绍该试验如何进行。

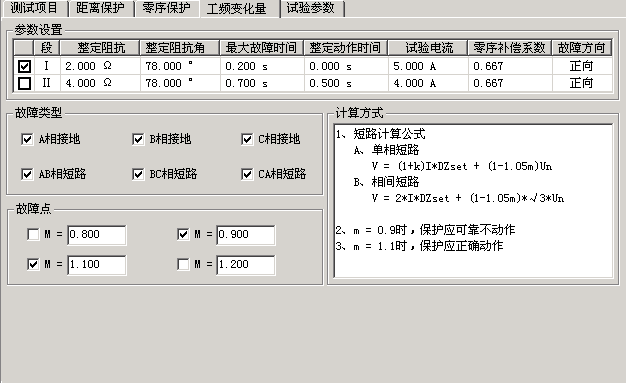

本模块允许同时校验两段定值，并且一次性模拟所有故障类型。试验时，只需要勾选需要测试的项目，然后按定值单将各种定值参数依次进行设置即可。M的值默认情况下有0.9和1.1两种设置，一般地，M=0.9时，保护应可靠不动作，M=1.1时，保护应可靠动作。设置M=1.2时，可以测出保护的动作时间。“短路电流”参数应设置得大一些，建议10～20A，因为短路电流太小，根据上述公式计算出来的电压可能为负值。试验时，“距离保护”压板应投入。
正确接线
分相跳闸时，保护的跳A、跳B、跳C和重合闸信号分别接到测试仪的开入端子A、B、C、R；三跳时，跳闸信号接入开入A、B、C任何端子，重合闸接入R端子。
投退压板
做哪个项目试验，请投入与该项目有关的保护压板。
选择测试项目，并设置各项目试验参数。一般触发方式按默认的“时间控制”方式。
开始试验后软件自动回到第一页，按列表中的试验数据顺序逐次进行试验。
如果同时测试接地距离和零序保护，试验期间，做接地距离保护测试时，软件会提示“请退出零序保护压板，投入距离保护压板”，做零序保护测试时，软件会提示“请退出距离保护压板，投入零序保护压板”。试验结束后，按软件提示保存试验报告。
0.95倍和1.05倍是默认的两个测试边界点。0.95倍时，距离保护本段应可靠动作，零序保护本段应可靠不动作；1.05倍时，距离保护本段应可靠不动作，零序保护应可靠动作。另外，0.8倍和1.2倍是在用0.95倍和1.05倍测试不满足上述动作要求时，降低保护动作要求，对保护整定值的“容忍性”测试，如果仍不能正确动作，请检查保护原因并与保护厂家联系解决。
测试期间如发现本应II段或III段保护动作的，而测试仪记录下的动作时间为I段动作时间，请检查重合闸后加速是否误动作了，若是，请先退出重合闸后加速压板或控制字再进行测试。
测试时，如果保护的跳闸A、B、C分别接至测试仪的开入A、B、C，而试验期间总会偶尔听见测试仪发出长鸣报警声，而实际上测试仪未能记录下保护的动作时间。这时，请检查此种情况下的故障相总与哪一相有关。例如，AC相间故障时出现过，BC相间故障时也出现过，则可初步判定，测试仪未能接收到保护跳闸C传来的开关变位信号，请检查保护侧跳闸C是否接触良好。也可将保护跳闸A、B、C三根信号线短接，一起接到测试仪的开入A中。
如果想让保护在某一定值倍数下，本段保护不动作时让下一段保护动作，请将该段的“最大故障时间”设置为大于其下一段保护动作时间0.2s及以上。
