微机继电保护测试仪是专业用于电力工作中的电力设备，是继保工作者的好助手。优发国际电力设备有限公司的YTC401微机继电保护测试仪正是拥有体积小，重量轻才成为了继保工作者的首要选择。YTC401单相继电保护测试仪采用单片微机技术，由自动同期数字毫秒表，逻辑控制单元，多功能数显单元，高精度数据采集及处理单元，电流、电压输出单元，过载及超量程保护单元等部分组成，自带打印及显示，测试过程全自动，大大提高测量精度及工作效率。本文就YTC401微机继电保护测试仪的面板以及菜单详情做以下的讲解。

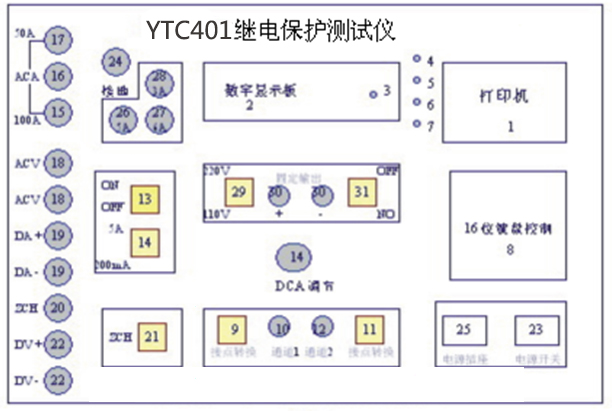

面板说明：
（1）微机打印机。 （2）数字显示窗口，7位，其中功能显示2位，数字显示5位。
（3）直流毫安和毫秒指示灯。 （4）升压（流）指示灯。
（5）降压（流）指示灯。 （6）外测状态指示灯。
（7）讯响指示灯。 （8）功能操作键盘。
（9）通道I带电、空接点选择开关。 （10）通道I插座、接被测信号或触点。
（11）通道II带电、空接点选择开关。 （12）通道II插座，接被测信号或触点。
（13）DCA（直流电流）开关。 （14）DCA (直流电流)调节。
（15）ACA（交流电流）100A输出插孔。 （16）ACA 50A 、 100A公共插孔。
（17）ACA 50A输出插孔。 （18）ACV 输出插孔。
（19）DCA 输出插孔，红色为“+”、黑色为“-”。（20）ZCH 输出插孔。
（21）ZCH 输出开关。 （22）DCA 输出插孔，红色为“+”、黑色为“-”。
（23）电源开关 （24）保护接地线柱，使用时请接大地。
（25）电源插座（AC 220V）。 （26）整机电源保险（5A）。
（27）直流电流（DCA）保险（6A）。 （28）调压器保险（3A）。
（29）直流电压（DCV）110V或220V固定输出选择开关。（30）直流电压（DCV）固定输出接线柱，红色为“+”、黑色为“-”。
(31)直流电流5A～200mA选择开关。
操作说明：
1、AC /DC键：交、直流变换，显示屏上功能第一位用A、d代表交流、直流。
2、A/V键：电流、电压转换，显示屏上功能第二位用U、A代表电压、电流。
3、自动键：按此键可自动完成继电器的吸合、断开电压（电流）值及吸合，断开时间的测试、并直接打印出数据，不须人工干预（DCA状态除外)。
4、外测键：此键可完成带点继电器（在线继电器）的吸合、断开时间测试；外接信号的周期及相位差测试。
5、“快升”、“快降”键：调压器以3转/分的速度，使输出电压（电流）自动上升或下降（不含直流电流：DCA档）。
6、 “慢升”、“慢降”键：调压器以2转/分的速度，使输出电压（电流）自动上升或下降（不含直流电流：DCA档），此两键为点动键，按下动作，松开停止，且不切断输出，以便准确调整到所需输出电压（电流）值。
7、“测值”键：自动测试继电器的吸合，断开电压（电流）值，重复测三次。
8、“测时”键，把电压（电流）调整到被测继电器额定值时，按此键自动测量继电器吸合、断开时间三次。
9、打印键：一次测试结束后，可用此键打印测试数据，并可重复打印多次（本机只记忆最后一次数据）。
10、显示键：一次测试结束后，可用此键显示测试数据，每个数据显示2秒。其中，功能显示的第一位数显示U、A、S分别表示电压、电流、时间；第二位显示1、2、3分别表示测试次数。第一遍显示吸合值（时间）第二遍显示断开值（时间）。
11、合闸键：按此键使电压（流）输出，同时显示输出值。
12、分闸键：按此键切断电压（流）输出，同时锁存显示数据。
13、停止键：此键可停止调压器的上升、下降，同时分闸，锁存显示数据。在自动、测值、测时、测频、测相位的过程中，可用此键终止执行。
14、复位键：按此键微机复位，切断所有输出，微机恢复初始状态，显示（P）。调压器自动下降到零。显示该为（Y），此时可用0-9键输入试验日期。若开机时已输入日期，或不需打印日期，则复位时不用在输入。
