YTC720A全自动电容电感测试仪的基本概述及工作原理

返回 打印
来源:优发国际电力  时间:2018/11/16  阅读:
       GB50150-1991与Q/CSG10007-2004规定:高压并联、串联电容器和交流滤波电容器的电容值偏差不超过额定值的-5%~+10%;电容值不应小于出厂值的95%;耦合电容器和电容分压器的电容值,每节电容值偏差不超出额定值的-5%~+10%,电容值与出厂值相比,增加量超过+2%时,应缩短试验周期。
       随着城农电网改造的进行,电容器补偿装置得到前所未有的发展,新开发的产品也相继投入运行。但随之而来的是电容器事故率的大幅上升,尤其是电容器装置多年不见的爆炸着火事故亦多次发生,并出现过严重的群伤事故。无功补偿装置专家工作组组织专家对事故进行认真分析、研究后,认为事故率的上升除制造厂的产品质量下降外,很重要的另一个原因是:无功补偿技术管理和运行人员新老交接,又无可操作的反事故措施可用。
       鉴于目前电力行业对电容器测试的需要,我公司结合目前市场上各类不拆线电容器测量仪的优缺点,悉心研究开发出免拆线YTC720A电容电桥测试仪。此仪器最大的特点是“免拆线,抗干扰,高精度,不易损”,大大提高工作效率,保障检测运行。

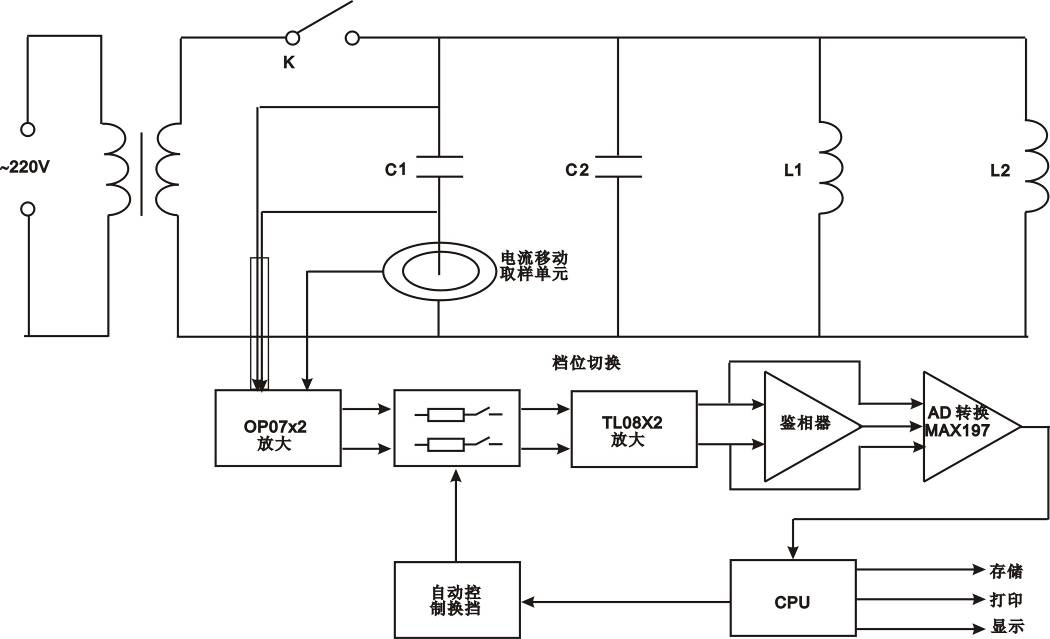

工作原理:
       在被测电容支路有对被测电容的电压、电流取样的取样电路,取样电路的输出端分别接放大电路,从电压放大电路输出的电压信号和从电流放大电路输出的电流信号通过鉴相器输出相位差信号,与电压信号和电流信号通过A/D转换器后,输入CPU计算而得到被测电容值。因为采用了移动的电流取样单元,而使得无需拆除连接线就可以直接测量电容值。
加之测量过程档位是自动进行选择,避免了手动操作引起的误差,因此具有稳定性好、重复性好,准确可靠的特点。
湖北优发国际电力设备有限公司是专业生产销售电力检测设备的技术型厂家,尤其是所生产的YTC720A电容电感测试仪,广受业界好评,我们承诺,凡我公司产品,三月包换,三年质保,终身保修!
湖北优发国际电力设备有限公司
2018年11月16日
