变压器容量特性测试仪的使用方法介绍

返回 打印
来源:优发国际电力  时间:2023/10/19  阅读:
        从事电力的朋友们都知道,变压器是我们电力系统中非常普遍运用的设备装置,当我们需要对变压器容量、损耗参数进行测量时,通常我们这时候就会用到变压器容量及损耗参数测试仪了,那么我们该如何去使用这款仪器呢?下面就给大家介绍一下。
针对有源变压器容量、负载损耗测量方法:

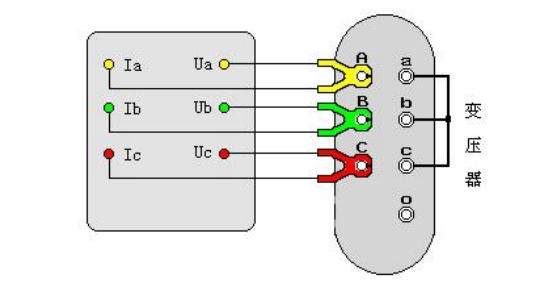

容量测试仪配有三把测试钳(黄、绿、红),每只钳子分别引出两根测试线,一根粗线、一根细线,粗线接到仪器面板上容量测试端子对应颜色的电流端子(Ia、Ib、Ic),细线接到仪器面板上容量测试端子对应颜色的电压端子(Ua、Ub、Uc),将钳头按颜色分别夹在被试变压器的高压侧各相接线柱上,变压器的低压侧要用专用短接线良好短接。如图所示:
接好线后,在主界面选择容量测试项目,此时进入容量参数设置屏,按下列操作步骤进行设置:
1. 设定当前温度,通过上下键将手型指针指到‘当前温度’选项,用左右键调节温度数值,要求尽量准确,最好以温度计的示值为准。
2.设置高压侧额定电压,通过上下键将手型指针指到‘高额定电压’选项,用左右键调节高额定电压档,例如被测变压器是 10kV/400V 的配变,则将本项设置为 10kV
3.设置变压器类型,通过上下键将手型指针指到‘变压器类型’选项,用左右键调节该选项,使之与铭牌相符。
4.设置分接档位,通过上下键将手型指针指到‘分接档位’选项,用左右键调节该选项,通常将分接打到 2 分接位置,如遇被测变压器分接在其他位置,则将该选项设置到相应的位置。
5.通过上下键将手型指针指到‘被试品编号’选项,用左右键调节该选项为某个编号值。
6.按开始键进行测试,结果自动保留在液晶屏上

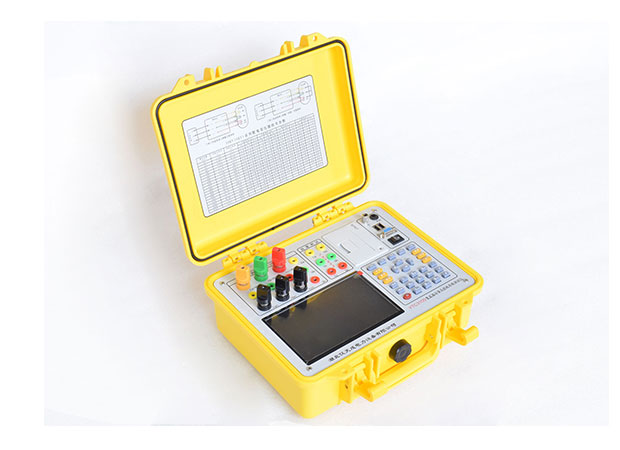

变压器损耗参数测试仪是专用于变压器容量、损耗参数测量的仪器,具备集多参量于一屏的显示界面,人机对话界面友好,使用简便、快捷的诸多优势特性。
湖北优发国际电力设备有限公司
2023年10月19日
